(一)結構特點

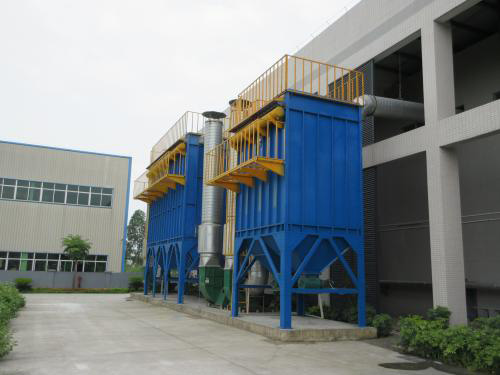

河北沛騰環保設備科技有限公司生產的環隙噴吹脈沖袋式除塵器是在脈沖袋式除塵器基礎上進行改進的一種除塵裝置。其結構特點是具有環隙引射器、雙膜片脈沖閥及拆卸的焊接管組成的噴吹裝置，靠自重及箱體負壓保持密封的上揭蓋，采用高抗干擾的HTL集成電路和可控硅無觸點開關的AL—1型、AL—2型電控儀。

含塵氣由進氣口進入預分離室，除去粗粒粉塵后，經濾袋外壁進入內部得以過濾。凈化后的氣體經引射器進入上箱體后，由排氣管排出。

(二)操作性能特點

(1)壓力損失低環隙噴吹脈沖袋式除塵器的壓力損失較低，即在同樣壓力損失條件下能處理多的氣量。在過濾氣速5.3m／min、氣體含塵濃度15g/m

、噴吹壓力5.2～6.2kgf／cm

、脈沖時間0.13s，脈沖周期60s的情況下，其壓力損失分布如表4—21。

從表看出，引射器壓力損失為14.5mmH

O，占除塵器壓力損失的15.5%。此時其通過氣量達每袋365mm

/h，而脈沖袋式除塵器的文氏管在14.5mmH

O壓力損失下每袋只能通過145m

/h，可見這一局部壓力損失降低。其次，因噴吹裝置的清灰，使占除塵器壓力損失71％的濾袋壓力損失保持在較低值，這樣使總的除塵器壓力損失降低。

(2)過濾氣速高過濾氣速的高低主要取決于除塵器壓力損失的大小。一般除塵器壓力損失控制在小于120mmH

O。實驗證明，在工業生產常用操作范圍內，過濾氣速可達5.3m/min，但不宜超過5.5m/min。此時采用“208”工業滌綸絨布仍可獲大于99.6%的除塵效率。過濾氣速過高會引起壓力損失上升，操作不穩定。與脈沖袋式除塵器相比，過濾氣速可66%，處量也相應增加。

(3)壓縮空氣耗量大環隙引射器的壓縮空氣耗量較大，以處量10000m

/h所消耗的壓縮空氣量為例，環隙噴吹脈沖袋式除塵器比脈沖袋式除塵器大25％左右。

(三)系列規格

我公司制造的環隙噴吹脈沖袋式除塵器，采用相同的過濾單元，組裝成12種不同規格。一個過濾單元由35個濾袋組成，處為12000m

/h；裝置由12個過濾單元組成，處量為150000m

/h。

一個過濾單元的35袋環隙噴吹脈沖袋式除塵器性能尺寸。由2～12個過濾單元組成的組合式環隙噴吹脈沖袋式除塵器，其過濾能力為每個過濾單元的倍數，其他技術性能相同。
