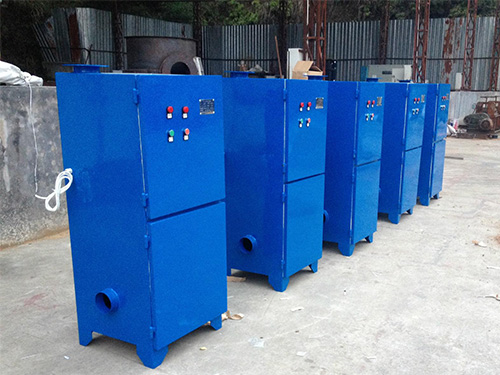

PL單機布袋除塵器基本結構由風機、過濾器和集塵器三個部件組成，各部件都安裝在一個立式框架內、鋼板殼體、烘漆防銹，外型美觀、結構、運行、使用方便。

各部件結構特點如下：

1.風機部件采用仿離心通風機，風量大，風壓高，風機特性曲線硬，并采用消聲措施，使用時噪音小。

2.過濾器部件采用208工業滌綸斜紋絨布或滌綸針刺氈為濾料的扁布袋過濾器，每個布袋內均裝有彈簧鋼絲網，過濾效果好，換濾袋方便，使用壽命長。

3.過濾器部件的清灰機構，是采用電動機帶動偏心輪，連桿使布袋抖動而_沾在濾袋外表面的粉塵（根據需要也可定制其它清灰方法）。其控制裝置分自控和手控兩種。自控即在風機連續工作時，清灰機構定時自動振打清灰，手控即風機停止后清灰機構自動工作，數十秒鐘后自動停止，也可根據需要隨時啟動清灰電機振打清灰，清灰時間長短由用戶自行調節時間繼電器。　　4.除塵布袋部件裝有即寬暢又密封的拆卸檢修門②，以便需要時進行檢修和移出除塵布袋。

5.除塵器部件采用抽斗式結構，_灰塵方便。

6.除塵器上方一側的進風接口③在需要時可拆下，以便于加大進風口面積的使用。

7.該單機扁袋除塵器現有十六種規格，分A、B兩型。A型設灰斗抽屜、B型不設灰斗抽屜。下部加法蘭；由用戶直接配接在拆包口料倉倒料口，混料庫、噴砂箱、皮帶運輸調頭處等揚塵設備上就地除塵，粉塵直接回收。
